一、划片的本质是“磨削”
要理解刀片的价值，先要理解划片这件事的本质。
晶圆切割的核心矛盾在于：材料太脆，不能“切”，只能“磨”。想象一下切玻璃，用刀片垂直压下去，玻璃会直接碎掉。正确的做法是用高速旋转的磨轮，沿着要分离的路径慢慢“磨”出一道沟槽，让材料在应力作用下自然裂开。

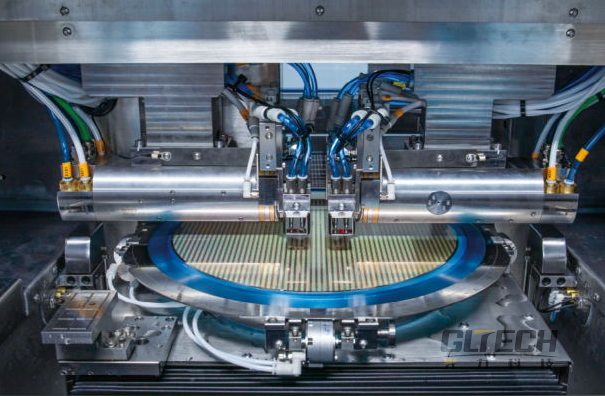

划片机干的正是这个活儿。它的刀片不是“刀刃”，而是一个填充了金刚石磨粒的薄片砂轮。刀片以每分钟数万转的速度旋转，将晶圆或封装基板“磨”出一道精密控制的沟槽——足够深时，材料沿着沟槽自然分离，形成一颗颗独立的芯片。它的本质是磨削，而非切割。
二、刀片选错了会怎样？
刀片选错了，通常不是“切不动”，而是“切坏了”。

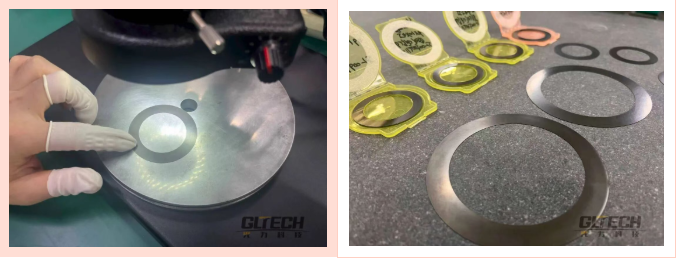

划片刀片由两部分组成：金刚石磨粒负责磨削材料，结合剂负责把磨粒固定在刀片上。两者共同决定了刀片与材料的“互动方式”。选型失当，会面临三种典型的失效模式：
崩边（Chipping） ——结合剂过硬的刀片，磨粒钝化后无法脱落，刀片表面趋于平滑，磨削变为“挤压”。硬脆材料在这种挤压应力下极易产生崩边乃至微裂纹，超出规格即整颗芯片报废。
毛刺（Burr） ——磨粒不够锋利或排屑不畅时，韧性材料被“推”向两侧形成毛刺，过长的毛刺会造成相邻引脚短路或影响焊接质量。
寿命骤降——结合剂过软导致磨粒脱落过快，刀片迅速损耗，还没来得及完成一批次切割就需要频繁停机更换，严重影响生产效率。
崩边、毛刺、寿命短——每一种失效模式都意味着良率损失或效率损失。

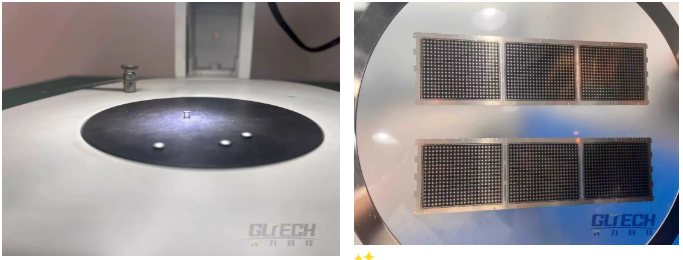

而刀片选型之所以复杂，是因为每一种材料对“磨削”的响应都不同。硅晶圆是均质材料，相对简单；但在封装切割场景中，刀片面对的是复合材料——以QFN封装为例，铜框架是韧的，树脂模塑料是脆的，阻焊层是硬的。一刀下去，刀片同时与三种力学性质完全不同的材料接触，磨削机理瞬间切换。
ADT刀片“以柔克刚”的自锐性机制，正是被验证为应对这类硬脆材料和异质结构的最优解之一。
三、QFN切割的“毛刺魔咒”

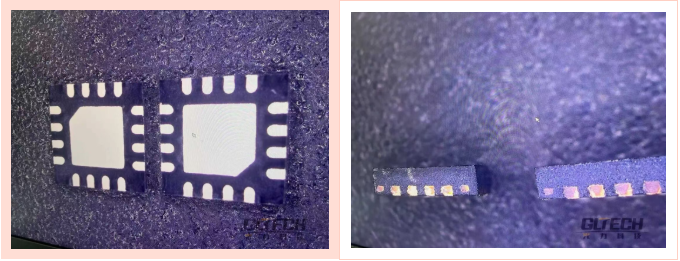

QFN封装（方形扁平无引脚封装），翻开任何一部智能手机的主板，上面至少有十几颗——电源管理芯片、射频前端模组、功率放大器……几乎无处不在。
这种封装之所以流行，是因为它体积小、散热好、电性能优异。但它有一个令人头疼的特点：内部是铜引线框架，外部是树脂模塑料，一刀切下去，两种材料的物理特性完全不同。铜是韧的，容易被“扯”出毛刺；塑料是脆的，容易“崩”出缺口。而QFN的切割道，恰恰就在这两种材料的交界处。
更麻烦的是，对于可润湿QFN这种特殊变体（焊盘延伸至封装侧壁，对侧壁质量要求极高），侧壁上不能有任何毛刺——毛刺一旦形成，没有返工机会，芯片已经切下来了。
这就是QFN切割的“毛刺魔咒”。
四、ADT刀片如何“化解”这个难题？
“软”刀切“硬”料，正是ADT刀片的核心优势。
逻辑是这样的：刀片越“硬”，冲击力越大，应力越难释放。ADT刀片采用的结合剂以“软”为设计特点，在切割过程中表现为可控的磨损——刀片表面的金刚石磨粒在切割中适时脱落，持续暴露出内部新的锋利磨粒。这种“自锐性”机制使刀片始终保持锋利，切割力均匀柔和，应力被分散而非集中。
这就是ADT刀片的核心壁垒：以适度的自身磨损，换取持续的锋利度和切割质量稳定性。
写在最后：一枚刀片的“灵魂”
这个机制听起来简单，但实现它需要精确控制三个变量：金刚石颗粒度怎么选？粘合剂硬度怎么调？厚度怎么定？这三个变量的排列组合构成了一个庞大的工艺参数矩阵。它不是理论公式算出来的，而是数十年、上千次应用反馈迭代出来的。
ADT的刀片经过数十年的技术积累，已形成覆盖树脂、金属烧结、镍基等体系的完整产品序列，从硅晶圆到化合物半导体、从封装基板到陶瓷材料，均有对应的成熟解决方案。无论是陶瓷封装、DFN，还是光学与电光学元件（如蓝宝石衬底）等，ADT刀片都能提供适配的切割方案。
一枚刀片的技术壁垒，不在于“制造”，而在于“知道什么配方对应什么材料”——这是一套需要数十年数据积累和工艺验证才能建立的知识体系。ADT的刀片，正是建立在这套体系之上的产物，它与划片设备一起，构成了从“设备”到“耗材”的完整切割工艺闭环。
