在半导体产业的宏大叙事中，12 英寸晶圆厂和先进封装总是占据着聚光灯。但产业的真实图景远不止于此——在化合物半导体、MEMS 传感、功率器件、光电子以及众多硬脆材料加工领域，6 英寸及以下尺寸的精密划片需求始终旺盛且持续增长。大规模量产是产业的中流砥柱，而大量高价值的研发打样、多品种小批量订单，恰恰是在半自动设备上完成的。这些场景需要的往往不是一台“大而全”的全自动设备，而是精准、灵活、好用且成本可控的半自动切割解决方案。
这正是光力科技ADT 6110半自动单轴晶圆切割机的价值坐标。

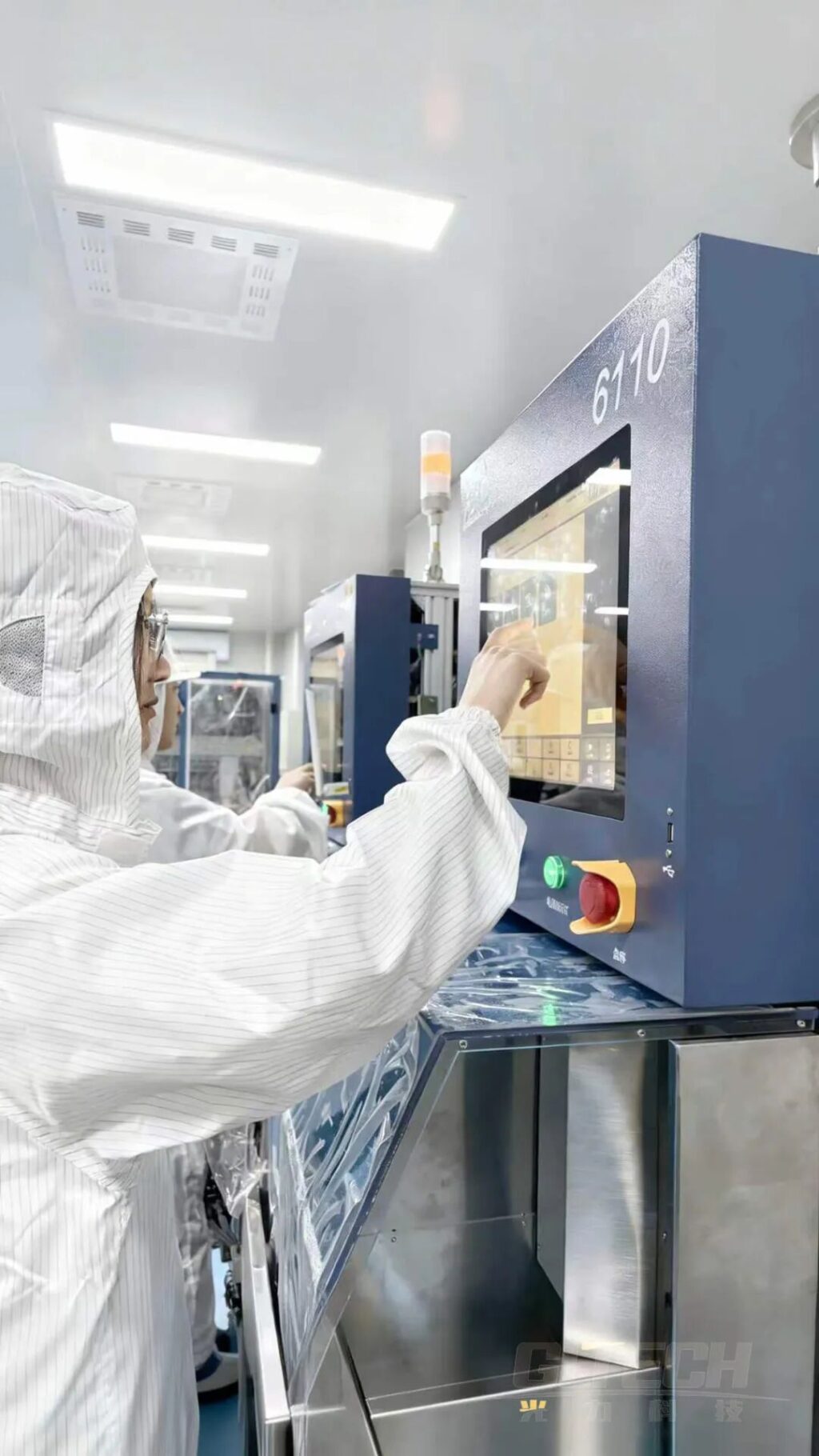

在研发实验室、高校院所或小批量特种工艺产线中，当工艺尚在摸索阶段，当批次多而单批数量少时，产线真正需要的是一台能快速响应、灵活切换、上手即用的设备。
ADT 6110以半自动设计回应这一需求——占地不足一平方米，却承载着6英寸及以下尺寸的精密切割。它在保留精密划片核心能力的同时，大幅降低了设备的使用门槛与运维成本，操作员培训与换型时间显著缩短，研发与生产节奏不再被设备“卡脖子”。

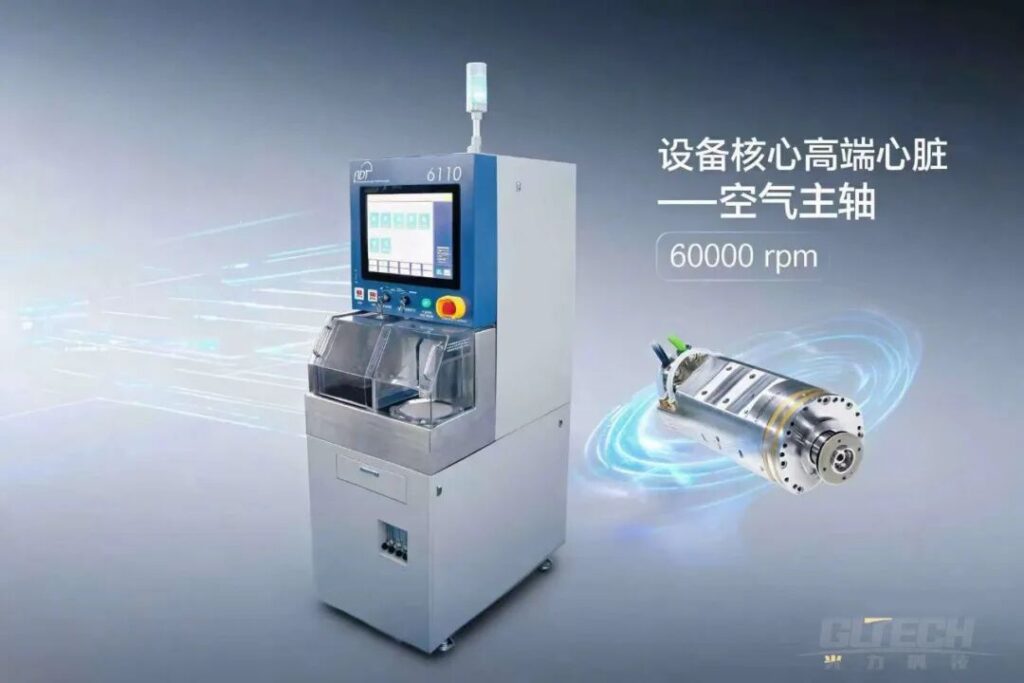

对于碳化硅（SiC）等第三代半导体材料——其硬度约为硅的4倍，传统机械切割如同“以柔克刚”——主轴系统是决定成败的核心部件：它搭载的是一颗通常出现在更高端全自动机型上的“心脏”——2.2kW高转速空气主轴，最高转速达60,000rpm，气浮主轴无机械接触，从根本上消除了滚珠轴承固有的高频振动，这是抑制硬脆材料崩边的第一道防线。
更重要的是，6110标配BBD（刀片破损检测） 功能，可在切割前或切割中实时检测刀片状态。刀片破损若不能及时发现，轻则导致整片晶圆的切割道异常，重则造成 catastrophic 的碎片飞溅。BBD将这一风险从被动应对转为主动防控。在运动精度上，6110同样不含糊。崩边与微裂纹的根源在于机械应力与系统振动，6110通过高刚性运动平台与精密闭环控制予以应对，确保切割道位置高度一致、切割深度精准可控，从根本上避免因走位偏差或深度波动导致的非对称应力集中与背面崩边。θ轴采用DD马达直驱，消除反向间隙，在晶圆自动对准中实现角度偏差的最小化，进一步保障切割道与晶向的精准匹配。
三、智能下放：让半自动也好用
光力科技将全自动设备上积累的智能化经验，有选择地下放至6110——自动校准、自动切割、自动刀痕检测均为标准配置。其中自动刀痕检测功能可实时输出关键切割质量指标，将过去依赖人工经验的崩边判断转化为可量化的数据，实现崩边控制从“凭经验”到“看数据”的转变，形成“检测-反馈-优化”的闭环工艺管控。操作人员可依据检测数据实时调整切割参数，将崩边精准控制在目标规格以内。
此外，NCS（非接触式测高功能）在切割前及切割中对工件表面进行实时测高并自动补偿，降低晶圆厚度波动与翘曲对切割深度一致性的影响，进一步保障工艺稳定性。
四、谁需要这样一台设备？
ADT 6110的应用版图覆盖半导体产业链多个细分领域：化合物半导体（碳化硅、氮化镓的精密划片）、功率器件（6英寸IGBT、MOSFET晶圆）、MEMS与传感器（结构复杂、材料多样，对切割精度与材料兼容性要求极高）、光电子器件（LED、VCSEL的芯片分离，需低损伤切割工艺），以及硬脆材料加工（陶瓷基板、玻璃面板、LTCC等非半导体材料的精密切割）。无论是高校科研团队的工艺探索、封测企业的小批量特种产线，还是材料供应商的样品制备——ADT 6110都在以一台设备，服务多种可能。
五、为精密加工，提供一个“刚刚好”的答案。
ADT 6110选择了一条务实的路径——保留高端核心配置，简化非必要自动化环节，实现精度不妥协、成本更可控、响应更灵活。从6英寸研发与小批量制造，到12英寸全自动量产，光力科技以覆盖全场景的产品谱系，支撑半导体产业链的多样化需求。
